RSV4 排気デバイスの動作不良について

RSV4のSERVICEランプが付いてしまう案件の調査をした。

RSV4 排気デバイスの動作不良について_f0153703_12314829.jpg
SERVICEランプが付いた時に排気デバイスの動作音に引っかかりがあることに気がついて、今はそこを最も疑っている。




過去に掲載した動画。
この時は気温が低い季節に発生していたが、エンジンが温まると症状が消えるし、SERVICEランプも付かなかったのであまり気にしてなかったのだが。。


RSV4 排気デバイスの動作不良について_f0153703_12314064.jpg
カウルを外す。
カウル同士を折れやすい爪で連結して外しにくい国産車と違って、
ネジを外すだけでかんたんに外れるイタ車最高!

RSV4 排気デバイスの動作不良について_f0153703_12314294.jpg
フレームやエンジンの造形も美しいイタ車最高!

RSV4 排気デバイスの動作不良について_f0153703_12314373.jpg
排気デバイス。
キーONのエンジン停止ではこの角度。

RSV4 排気デバイスの動作不良について_f0153703_12314651.jpg
ワイヤーを介して

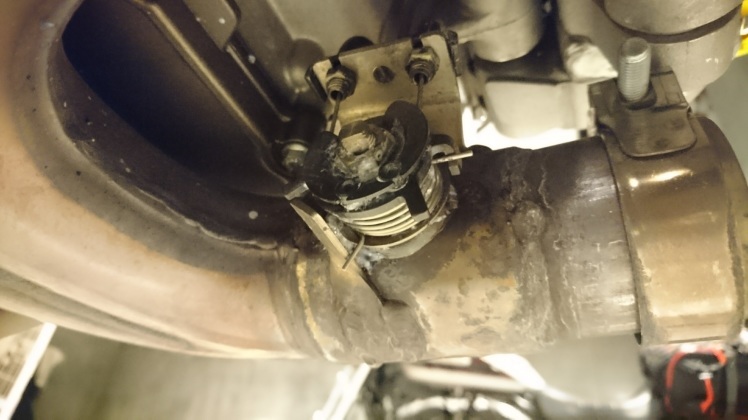

RSV4 排気デバイスの動作不良について_f0153703_12314736.jpg
集合してすぐのところに排気弁が配置されていて、ワイヤーでここを開閉する。
んで、ここの動きが渋い感じ。

とりあえずチェーンルブを吹いて潤滑しておいた。。。
できればバラしてグリスアップしたいところだが、どうもバラせそうにない。


RSV4 排気デバイスの動作不良について_f0153703_12314829.jpg

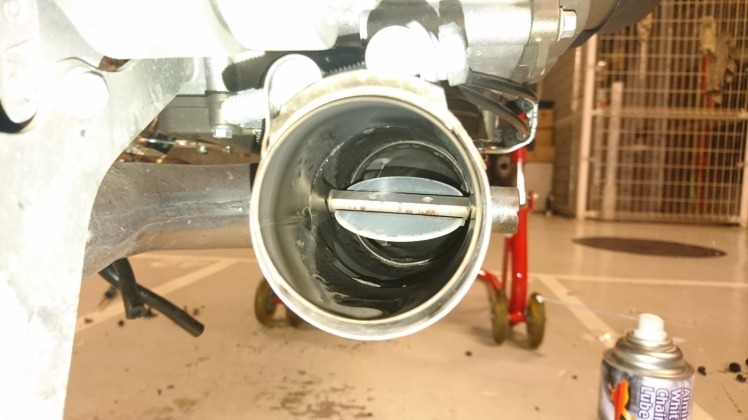

エンジン停止時は排気弁はほぼ全開だ。

RSV4 排気デバイスの動作不良について_f0153703_12315278.jpg

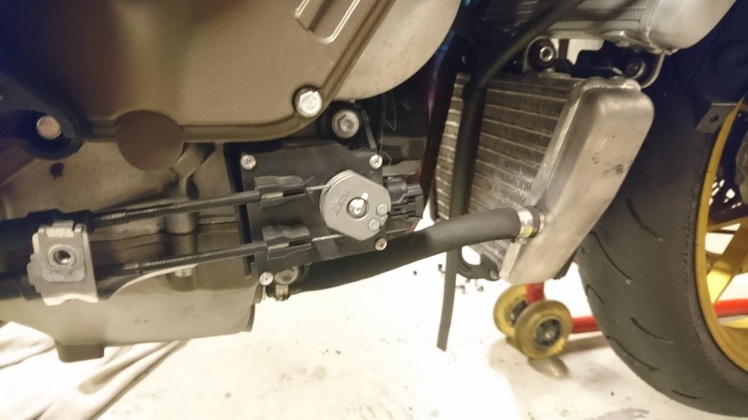

エンジン始動してのアイドリング中はこの角度で、


RSV4 排気デバイスの動作不良について_f0153703_12315075.jpg
そして排気弁はほぼ全閉。
RSV4初期型ではギアを入れると全開になるらしいけど、このFactory APRC ABSモデルではアクセル開度によって開度が変化する。


今回は排気弁の潤滑で様子見とするが、これで改善しなければ最終手段として排気デバイスをキャンセルすることを考えている。

アクラのフルエキについてくるRACEマップにすれば、排気デバイスをキャンセルしてもSERVICEランプがつくこともなく、アクセルオフ時の燃調も問題ないはず。
エキパイの内径が多少違うだろうけど、誤差ってところでなんとかなりそうな予感。


RSV4 排気デバイスの動作不良について_f0153703_12315380.jpg
アンダーカウルの内側が油でドロドロだったので、ついでに掃除。
遮熱板が焼けてズタボロになっていたので、これも貼り替えした。
